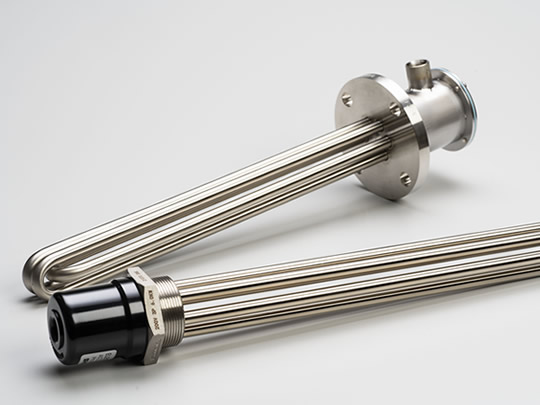

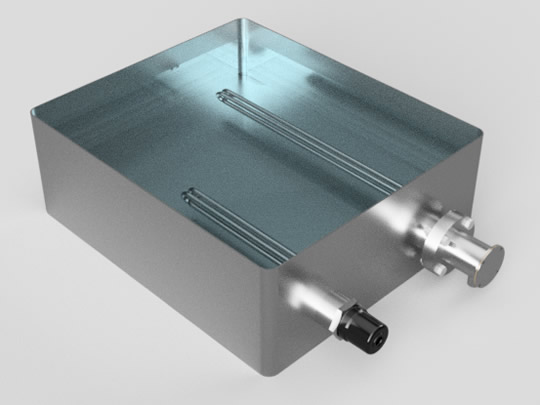

【投込ヒーター】水や油など、液体に直接入れて使用するヒーターです。

投込ヒーターの用途

水加熱、油加熱、潤滑油の加熱、各種保温用など。

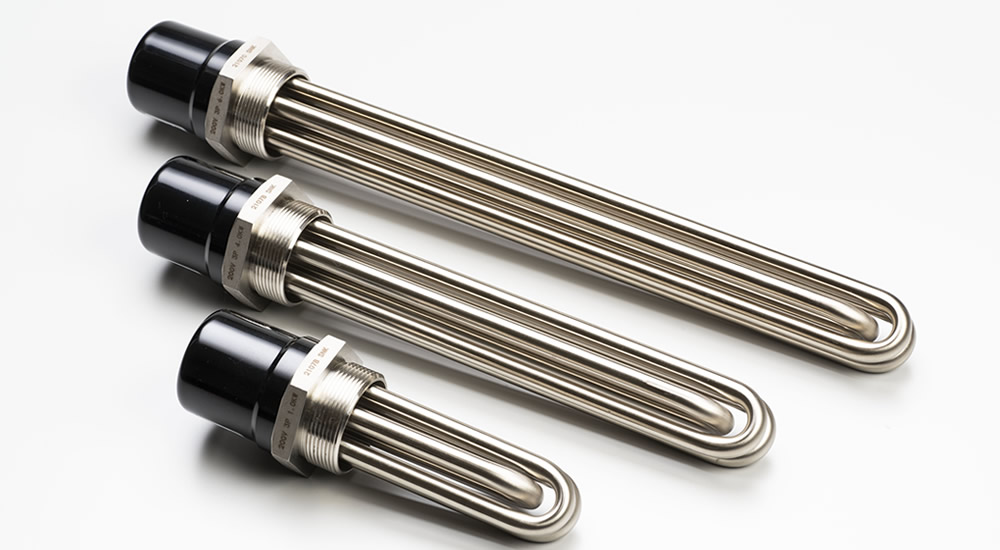

投込ヒーターの標準仕様(プラグヒーター)

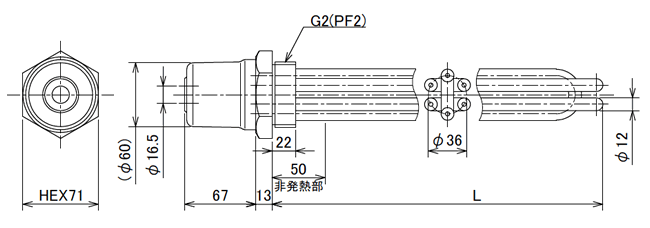

【PH型】
材質:ヒーターシース/SUS316L、プラグ/SUS316相当

図:投込ヒーターの標準仕様【SF型】

□用途:水加熱

型式 電圧 容量 L部寸法
(mm)
電力密度
(W/cm2)
図面PDF
PH-1150 200V
3相
Δ結線
1kW 150 5.4 ダウンロード
(57キロバイト)
PH-2200 2kW 200 6.7
PH-3250 3kW 250 7.3
PH-4310 4kW 310 7.3
PH-5370 5kW 370 7.3
PH-6430 6kW 430 7.3

□用途:油加熱

型式 電圧 容量 L部寸法
(mm)
電力密度
(W/cm2)
図面PDF
PH-1250 200V
3相
Δ結線
1kW 250 2.5 ダウンロード
(56キロバイト)
PH-2350 2kW 350 3.2
PH-3500 3kW 500 3.1
PH-4650 4kW 650 3.1
PH-5800 5kW 800 3.1

投込ヒーターの標準仕様(板フランジヒーター)

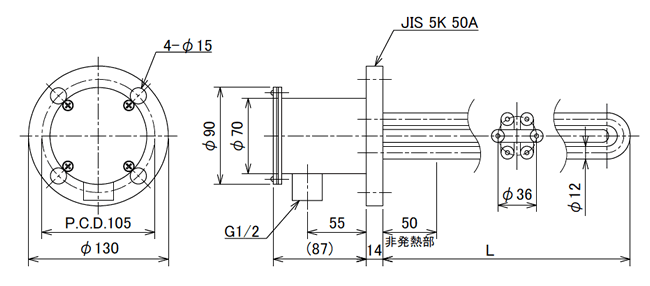

【FH型(JIS5K 50A)】
材質:ヒーターシース/SUS316L、板フランジ/SUS304

図:投込ヒーターの標準仕様【ST型】

□用途:水加熱

型式 電圧 容量 L部寸法
(mm)
電力密度
(W/cm2)
図面PDF
FHW-501 200V
3相
Δ結線
1kW 160 5.2 ダウンロード
(58キロバイト)
FHW-502 2kW 200 7.1
FHW-503 3kW 250 7.6
FHW-504 4kW 300 7.9
FHW-505 5kW 360 7.8
FHW-506 6kW 410 7.9

□用途:油加熱

型式 電圧 容量 L部寸法
(mm)
電力密度
(W/cm2)
図面PDF
FHO-501 200V
3相
Δ結線
1kW 250 2.5 ダウンロード
(57キロバイト)
FHO-502 2kW 370 3.0
FHO-503 3kW 520 3.0
FHO-504 4kW 660 3.0
FHO-505 5kW 810 3.0

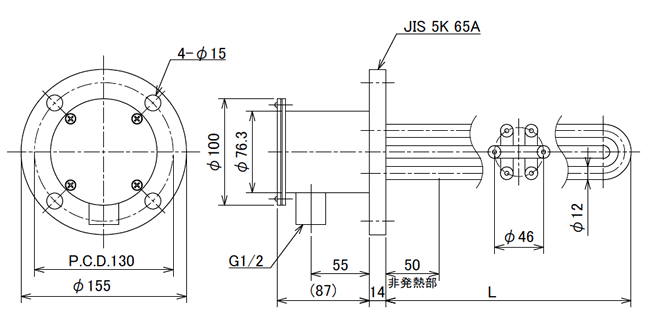

【FH型(JIS5K 65A)】
材質:ヒーターシース/SUS316L、板フランジ/SUS304

図:投込ヒーターの標準仕様【ST型】

□用途:水加熱

型式 電圧 容量 L部寸法
(mm)
電力密度
(W/cm2)
図面PDF
FHW-651 200V
3相
Δ結線
1kW 160 5.1 ダウンロード
(58キロバイト)
FHW-652 2kW 200 7
FHW-653 3kW 250 7.5
FHW-654 4kW 300 7.8
FHW-655 5kW 360 7.8
FHW-656 6kW 410 7.9

□用途:油加熱

型式 電圧 容量 L部寸法
(mm)
電力密度
(W/cm2)
図面PDF
FHO-651 200V
3相
Δ結線
1kW 250 2.5 ダウンロード
(58キロバイト)
FHO-652 2kW 370 3.0
FHO-653 3kW 520 3.0
FHO-654 4kW 660 3.0
FHO-655 5kW 810 3.0

上記以外のサイズも製作可能です。
製作実績サイズ:JIS5K 50A~300A  JIS10K 50A~300A

受注生産品となります。
電圧・容量・長さの変更など特殊仕様での製作も可能です。
ぜひ、ご相談下さい。

「投込ヒーター」製品リーフレットダウンロードはこちら

→PDFファイル(596キロバイト)
