シーズヒーター
製品情報

製品の取り付けやアフターケアを、 現地に伺い、真摯で真剣に取り組むことが私たちの強み!

スパイラル状の発熱体を⾦属パイプの中央に挿⼊し、
熱伝導の良い絶縁物(MgO)で⾼密度に満たしたヒーターです。

シーズヒーターの特徴

  • 電気的に完全に絶縁されており、直接加熱が可能で安全。
  • 振動、衝撃に強く、発熱線が酸化されないため長寿命。
  • 熱伝達に優れ、耐熱性のパイプ材質にすれば、高温の場所にも使用可能。
  • 曲げ加工が容易で、様々な形状に製作が可能。
    ※最小曲げ半径R=2.5D
  • 量産性に優れ、低価格。
  • 熱電対内装タイプは温度センサーにTC(熱電対)を使用しております。
シーズヒーターの曲げ加工

シーズヒーターの標準仕様

シーズヒーターのヒーター長・発熱部
シース材質 シース外径(mm) シース長(mm)
標準 製作可能 標準 製作可能
SUS304 φ8、φ10、φ12 φ6.5、φ9、φ14、φ16 200〜6,000 〜12,000
(φ8の場合)
SUS316L
NCF800相当 φ6.5、φ9、φ14

※ヒーターシース材質は、NCF600 相当品、チタン、アルミ、ハステロイ (C276)でも製作可能です。製作できるシース外径、シース長についてはお問い合わせ下さい。

製品カタログダウンロードはこちら

簡易的にヒータ設計、容量計算のできるページをつくりました。下ボタンからページに移動できます。

シーズヒーターの用途

空気加熱、水・油加熱、厨房機器、液晶・半導体製造装置、乾燥炉、温水器など

水加熱用ヒーター
水加熱用ヒーター
容量:1.0kW×3本
外径:φ10
材質:SUS316L

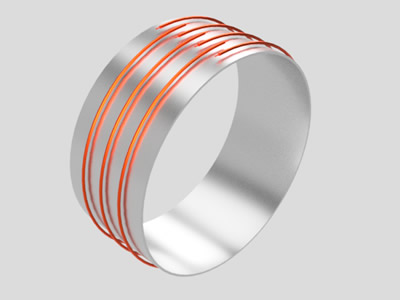

内壁熱用ヒーター
内壁熱用ヒーター
容量:2.0kW×3本
外径:φ9
材質:NCF800
油拡散ポンプ用ヒーター
油拡散ポンプ用ヒーター
容量:1.8kW×8本
外径:φ10
材質:SUS316L

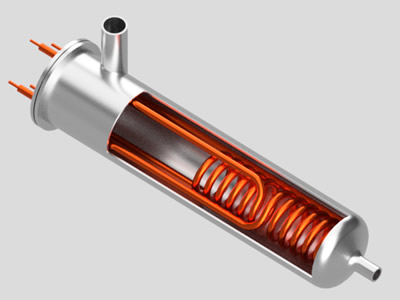

ガス加熱用ヒーター
ガス加熱用ヒーター
容量:500W
外径:φ6.5
材質:SUS316L

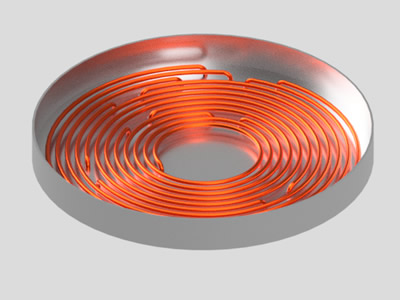

炊飯器用ヒータ
炊飯器用ヒータ
容量:2.2kW×3本
ヒーター径:φ12
ヒーター材質:NCF800
ガス加熱ヒータ
ガス加熱ヒータ
容量:1.5kW×2本
ヒータ径:φ12
ヒータ材質:NCF800
半円形ヒーター
半円形ヒーター
容量:2.0kW
外径:φ12
材質:SUS316L

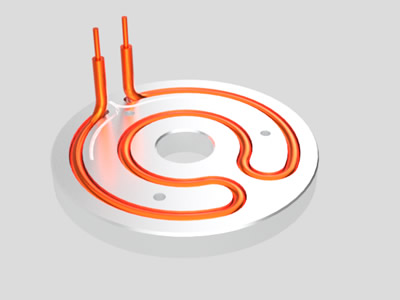

スピンコータ用ホットプレート
スピンコータ用ホットプレート
容量:450W
外径:φ6.5
材質:SUS316L

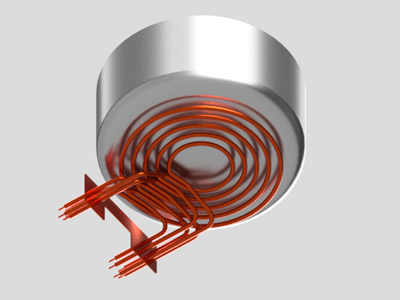

三重巻ヒーター
三重巻ヒーター
容量:1.8kW
外径:φ8
材質:NCF800
シーズヒーター製作事例集ダウンロードはこちら

シーズヒーターの応用例

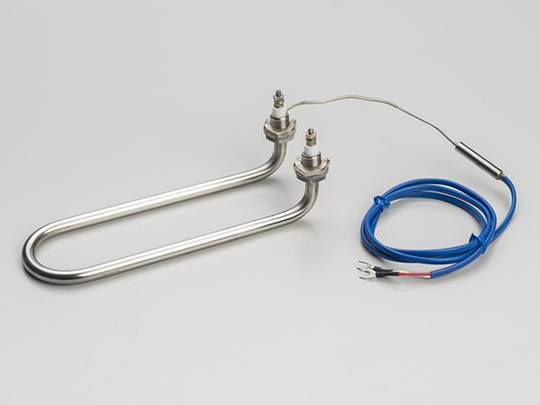

熱電対内装シーズヒーター

シーズヒーターのシース内に熱電対を内装したヒーターです。
熱電対を制御器につなげれば、ヒーター温度を測定・制御できます。
寸法仕様などは別途お問い合わせください。

熱電対内装シーズヒーター
