細径シーズヒーター
製品情報

ヒーター外径φ1.8 mm のシーズヒーターです。マイクロヒーターとは異なり、外径はそのままに、様々な抵抗値の製品が作れます。

ヒーター外径φ1.8mm のシーズヒーターです。マイクロヒーターとは異なり、
外径はそのままに、様々な抵抗値の製品が作れます。

細径シーズヒーターの特徴

  • マイクロヒーターとほぼ同じ径の細さです。
  • シーズ外径φ1.8mmにより、自由で複雑な曲げ、巻き加工が容易です。
  • シーズヒーター構造により、商用電圧のままで容量設定の範囲が広がります。
  • 任意の長さに非発熱部を設定できます。

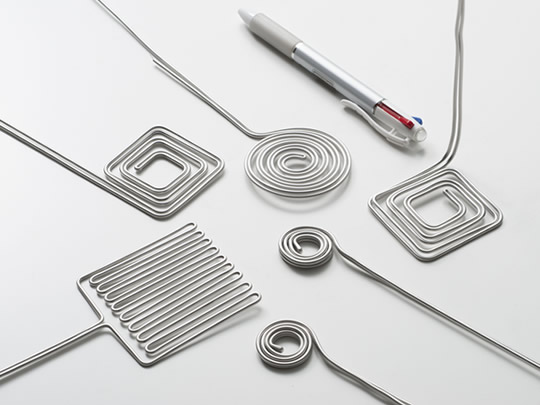

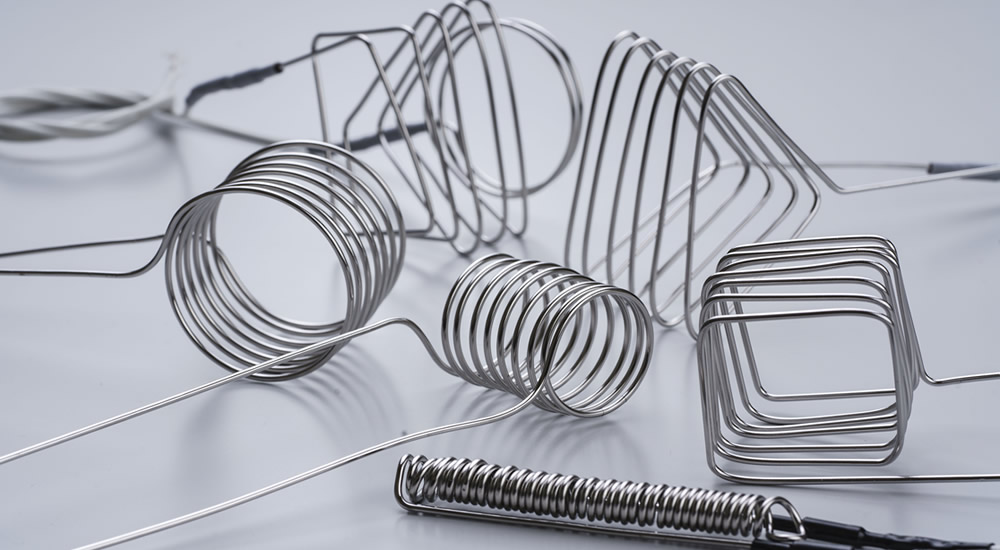

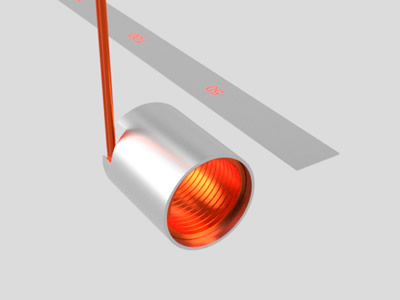

細径シーズヒーターの複雑な曲げ・巻き加工

細径シーズヒーターの標準仕様

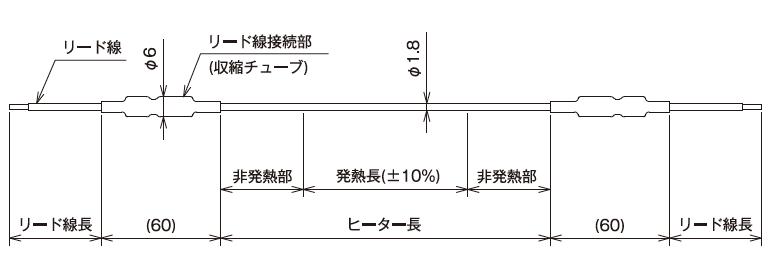

細径シーズヒーターのヒーター長・発熱部
シース材質 シース外径(mm) シース長(mm) 抵抗値(Ω/m) 耐電圧(V)
SUS316L φ1.8 MAX 2500 45~200 600
NCF600相当

製品カタログダウンロードはこちら

細径シーズヒーターの製作範囲(例)

発熱長
(mm)
電圧
(V)
容量範囲
(W)
電力密度
(W/cm2
200 24 15 ~ 50 1.3 ~ 4.4
500 48 25 ~ 100 0.9 ~ 3.5
800 100 65 ~ 220 1.4 ~ 4.9
1000 100 50 ~ 220 0.9 ~ 3.9
1300 200 160 ~ 450 2.2 ~ 6.1
1500 200 135 ~ 450 1.6 ~ 5.3
1800 200 115 ~ 450 1.1 ~ 4.4

注記

  • 上表は、製作範囲の一例です。表の範囲外の仕様でも製作可能です。
  • 容量範囲内で任意の値を指定できます。
  • 容量公差は±10%となります。
  • 発熱長公差は±10%となります。

細径シーズヒーターの用途

ノズル加熱用ヒーター、小型ホットプレート、配管加熱など

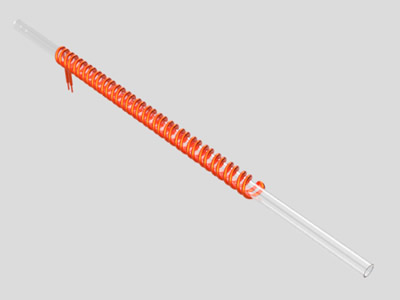

石英管加熱用ヒータ
石英管加熱用ヒータ
容量:200W
外径:φ1.8
材質:SUS316L
ノズルヒーター
ノズルヒーター
容量:300W
外径:φ1.8
材質:SUS316L

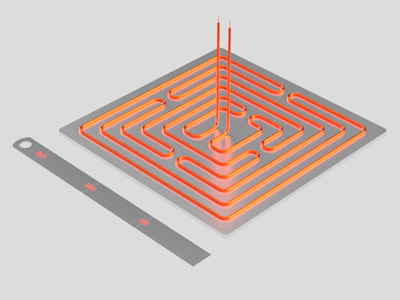

ホットプレートヒーター
ホットプレートヒーター
容量:700W
外径:φ1.8
材質:SUS316L
底面ヒーター
底面ヒーター
容量:200W
外径:φ1.8
材質:SUS316L

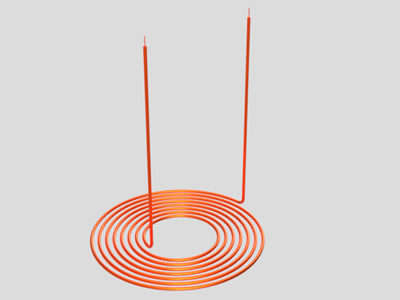

真空用ホットプレート
真空用ホットプレート
容量:40W
外径:φ1.8
材質:SUS316L

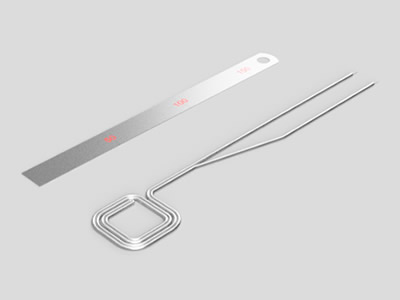

角形ヒーター
角形ヒーター
容量:100V
外径:φ1.8
材質:SUS316L
細径シーズヒーター 製作事例集ダウンロードはこちら

実験動画

実験動画

細径シーズヒーターとマイクロヒーターとの比較

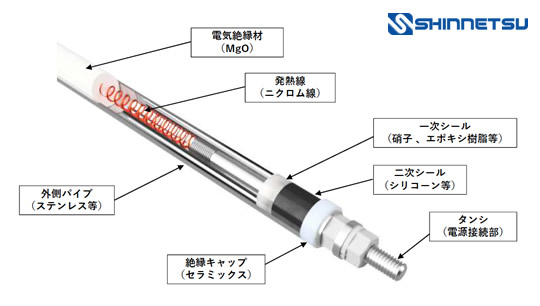

一般的にφ1.8などのシース径の細いヒーターは、“マイクロヒーター”と呼ばれる直線状の発熱線を使用したヒーターが主流です。細径シーズヒーターは、マイクロヒーターと構造が異なり、スパイラル状に巻いた発熱線を使用しています。発熱線の巻き方によって任意の抵抗値(容量)を設定できるため、マイクロヒーターよりもヒーター長を自由に選定できます。

ヒーター区分 抵抗値 発熱範囲 特徴
細径シーズヒーター コイリングした発熱線を使用しているため、任意の抵抗値が設定できます。ヒーターの外径、長さが同一でも異なる容量のヒーターが製作できます。 シースの中に発熱部と非発熱部があるので、不要な部分が加熱されることがありません。 色々な抵抗値の製品が作れますので、商用電源(100V、200V等)のままで任意の長さのヒーターが製作可能です。
マイクロヒーター 発熱線径がヒーターの外径毎に固定されていますので、ヒーター長さと外径で抵抗値が決まってしまいます。 ヒーター全長が発熱部となります。不要な部分が高温になる場合があります。 長い(数十メートル)ヒーターが製作可能です。プラントの配管やバルブ等に長いヒーターを施工する場合に向いています。
細径シーズヒーターの曲げ加工(丸)
細径シーズヒーターの曲げ加工(三角)
細径シーズヒーターの曲げ加工(四角)

細径シーズヒーターの応用例

細径シーズヒーターによる温度分布改善

ホットプレートをφ1.8の細径シーズヒーターとφ6.5シーズヒーターで製作し温度分布を比較しました。
細かな曲げが可能ですので、ヒーターを適切に配置し温度分布が向上しております。

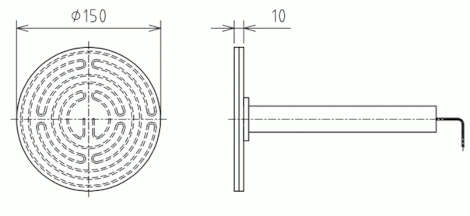

φ1.8円形ホットプレートの図面

φ1.8円形ホットプレートの写真
電圧(V) ヒーター容量(W)  プレート温度(℃) プレート寸法(mm)
200 600 400 φ150×t10

サーモグラフィによる比較

ホットプレートのサーモグラフィによる比較

詳細資料のダウンロードはこちら

真空用小型円形ホットプレート

外径φ24mm、厚さ12mmと限られたスペースに細径ヒーターを渦巻き状に加工して配置した小型ホットプレートです。

真空用小型円形ホットプレートの図面

真空用小型円形ホットプレートの大きさ比較写真
電圧(V) ヒーター容量(W)  プレート温度(℃) プレート寸法(mm)
24 20 400 Φ24 t=12

熱電対内装小型ホットプレート

細径シーズヒーターと熱電対をプレートに内装したホットプレートです。

プレート材質 電圧(V) ヒーター容量(W) プレート温度(℃)
SUS304 100 150 650
A5052 100 100 350
