カートリッジヒーター
製品情報

製品の取り付けやアフターケアを、現地に伺い、真摯で真剣に取り組むことが私たちの強み！

「カートリッジヒーター」は、⾦属パイプの中にMgOブロックに巻かれた発熱線を⼊れ、
⾼純度のMgO を充填し、⾦属パイプの⽚側からリード線を出したヒーターです。

カートリッジヒーターの特徴

取り付け、取り外しが簡単。
同じヒーター長でもシーズヒーターより容量を入れられる。そのため小さなヒーターでも大きな電気容量が設定できる。

カートリッジヒーターの標準仕様

シース材質	シース外径（mm）	シース長（φD）
SUS304	φ5～φ25	15〜2,000
SUS316L
NCF800相当

製品カタログダウンロードはこちら

カートリッジヒーターの用途

鋳型、金型、液体加熱器、半導体製造装置、食品産業用機械など。

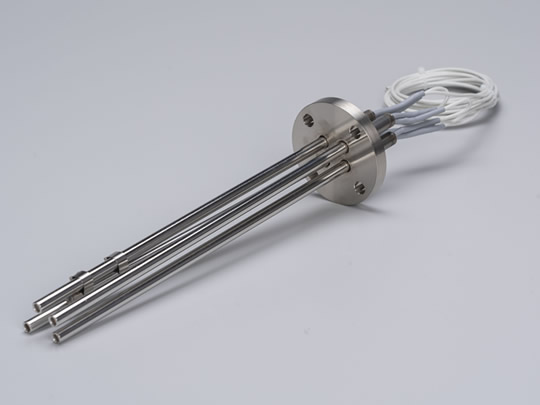

L型フランジ付き

L型フランジ付き: 仕様：4500W
外径：φ24.7
材質：SUS304

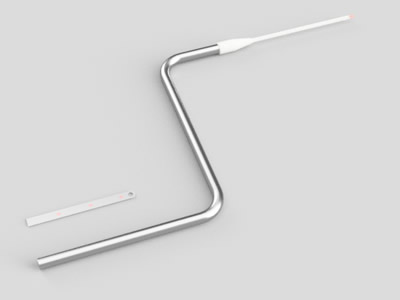

クランク型

クランク型: 仕様：1500W
外径：φ18
材質：SUS316L

円弧型

円弧型: 仕様：50W
外径：φ10
材質：SUS304

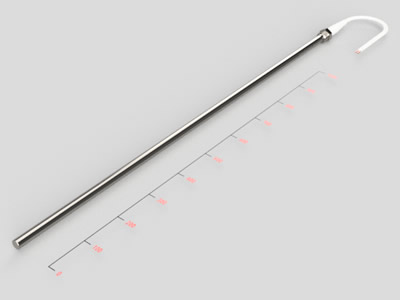

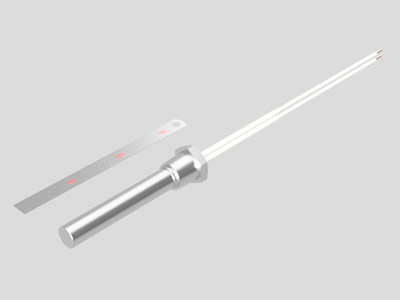

ストレート型

ストレート型: 仕様：300W
外径：φ18
材質：SUS316L

螺旋型

螺旋型: 仕様：900W
外径：φ8
材質：NCF800

ストレート型

ストレート型: 仕様：10000W
外径：φ23
材質：Ti

カートリッジヒーター製作事例集ダウンロードはこちら

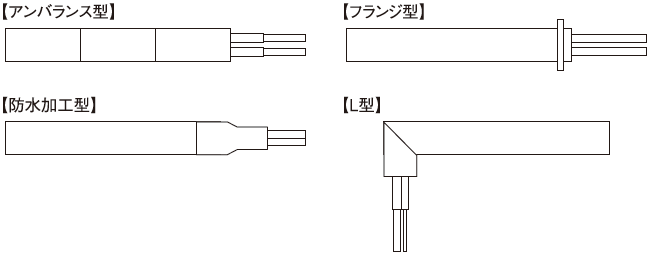

形状例

【金型加熱の場合】

ヒーターと挿入孔とのクリアランスが大きいと熱の伝わりが悪くなり、オーバーヒートを起こすことがあります。取付のクリアランスを少なくすることがヒーターの寿命を延ばす1つの要素といえます。
