【ケース03】トリプル巻 クリーンホット
解決事例

【お客様からのご要望】

Case03 トリプル巻 クリーンホット
「新熱工業さんの『クリーンホット』を使いたいが、設置スペースが狭いために入れることができないので、径は大きくてもかまわないけれど、半分ぐらいの長さの製品が欲しいのだが・・・」
問題点求められる性能は標準の『クリーンホット』とほぼ同様なので、ヒーターは同じものを使いたい。ただ、単純にヒーターの曲げ径を大きくするだけでは流速は下がり、ヒーターが過昇温状態になる危険性がある。ガスの流れの工夫が必要そうだ。

解決策

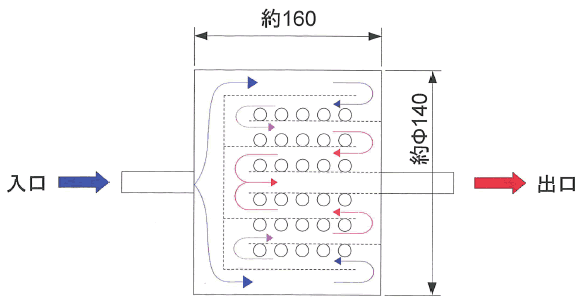

『クリーンホット』を手がけた時のデータを元に、ガスの流れを径方向に増やし、同レベルの性能の加熱器製作に取り組みました。

流速が同等となる様にガス流路の寸法を決めたものの、ヒーターの曲げが相当に複雑。
ですから、組み立て中も、少々、不安な気持ちはありましたね。
しかし、計算通りの性能を確保。流路のつくり方と、ヒーターの曲げ方が、大きなポイントとなる製品でした。
