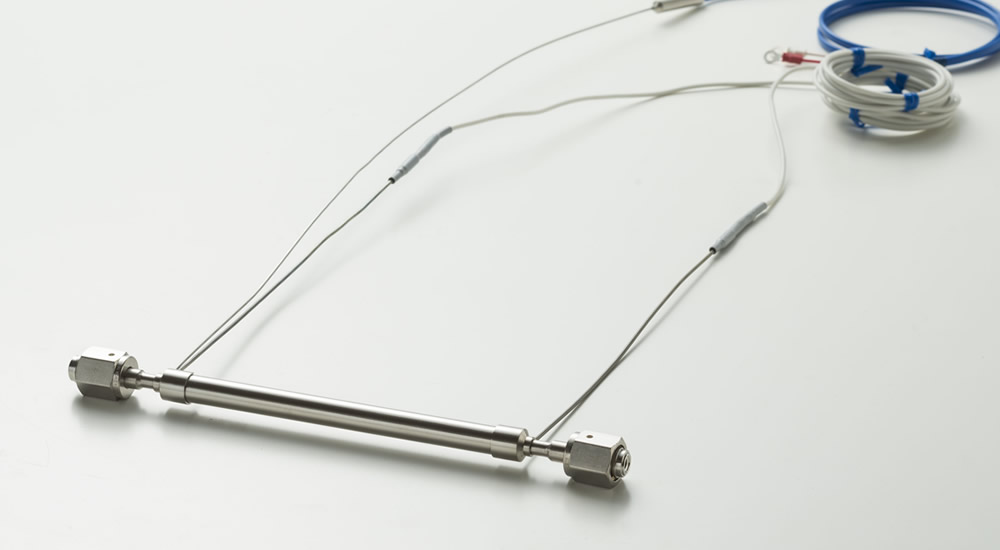

【少流量気体加熱器 SFHシリーズ】通常の加熱器では困難な少ない流量(0.1ℓ/min〜)の気体加熱を可能にしたヒーターです。

少流量気体加熱器の特徴

  • 少流量(0.1ℓ/min〜)の気体加熱が可能
  • 最高約350℃の温度上昇が可能
    (最高到達温度は使用条件により異なります。)

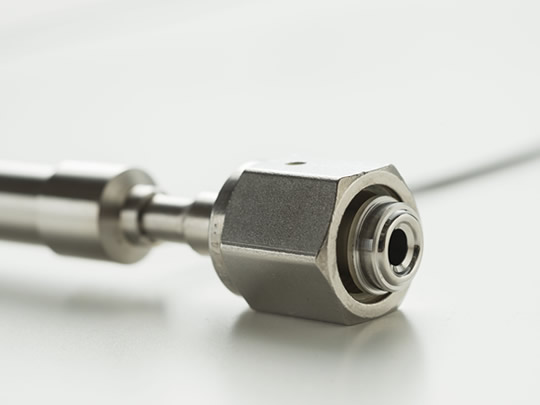

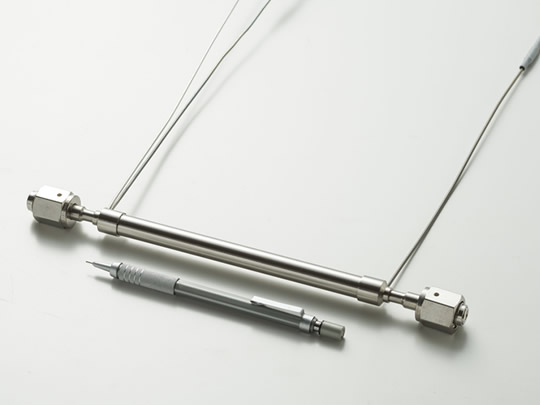

  • コンパクトで配管に直接接続が可能
  • 弊社の細径シーズヒーターを作る技術によって実現したヒーターです。

少流量気体加熱器の用途

  • 空気加熱
  • 不活性ガス加熱

コンパクトなので、ワークの直近に吹出すことが可能。

標準寸法

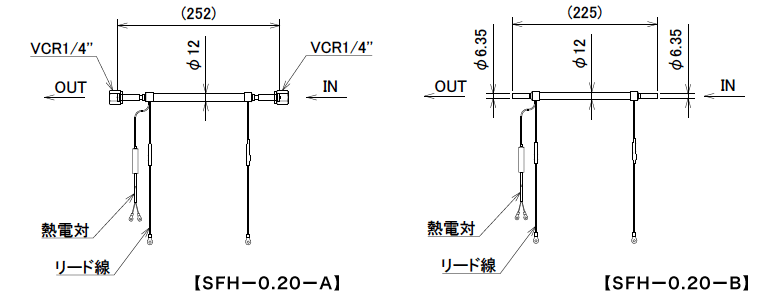

図:少流量気体加熱器の標準寸法
型式 電圧
(V)
ヒーター容量
(W)
流量
(L/min)
温度
(℃)
図面PDF
SFH−0.20-A 200 200 0.1〜10 〜350 ダウンロード
(122キロバイト)
SFH−0.20-B

※1.電圧100V仕様も製作可能です。
※2.上図以外のIN・OUT継手も準備可能です。
※上記以外の仕様も製作可能です。お問い合わせください。

空気流量-温度特性グラフ

図:少流量気体加熱器の標準寸法

「少流量気体加熱器」製品リーフレットダウンロードはこちら

→PDFファイル(435キロバイト)

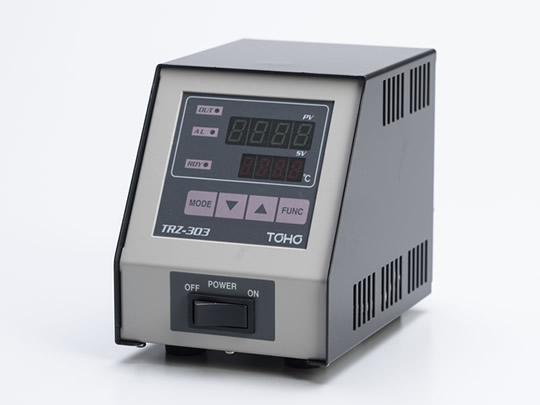

温度コントロールBOX

SFHシリーズを使用するために便利な小型の温度制御器です。ヒーターリード線と熱電対、電源をつなぐだけで手軽に温度制御が可能です。

型式 電圧
(V)
電流
(A)
制御方式 図面PDF
TRZ-303 AC100〜200(単相) 15(MAX) PID制御 ダウンロード
(55キロバイト)
